Cargador de batería programable de 4.2 V con LTH7R

El LTH7R es un circuito integrado diseñado para la carga segura y eficiente de baterías de litio de una sola celda (Li-Ion/Li-Po). Utiliza un algoritmo de corriente constante (CC) / voltaje constante (CV), integrando la mayor parte de los componentes necesarios para simplificar el diseño del cargador.

Gracias a su MOSFET de potencia interno, no requiere MOSFET externo, resistencia de detección ni diodo de protección, lo que reduce el número de componentes y el espacio ocupado en la tarjeta electrónica.

Principales características

• Voltaje de carga fijo de 4.2 V.

• Corriente de carga programable hasta 500 mA.

• Carga mediante algoritmo CC/CV (Corriente Constante / Voltaje Constante).

• Protección térmica integrada con ajuste automático de corriente.

• Inicio suave (Soft Start) para limitar la corriente de entrada.

• Carga lenta cuando la batería se encuentra por debajo de 2.9 V.

• Finalización automática de carga cuando la corriente cae al 10 % del valor programado.

• Reinicio automático del ciclo de carga cuando el voltaje de la batería disminuye.

• Consumo en espera inferior a 25 μA.

• Consumo de batería menor a 2 μA cuando se desconecta la alimentación.

• Pin indicador del estado de carga.

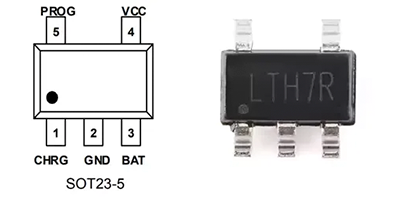

• Encapsulado SOT-23-5.

Funcionamiento

El LTH7R controla automáticamente todo el proceso de carga:

1. Precarga cuando la batería está profundamente descargada.

2. Carga a corriente constante (CC) hasta alcanzar el voltaje nominal.

3. Carga a voltaje constante (CV) manteniendo 4.2 V.

4. Fin de carga automático cuando la corriente disminuye al 10 % del valor programado.

5. Modo de bajo consumo al retirar la alimentación, minimizando la descarga de la batería.

Además, incorpora protección contra sobrecalentamiento, reduciendo automáticamente la corriente de carga si la temperatura del chip aumenta.

Aplicaciones

El LTH7R es ideal para equipos alimentados con baterías de litio, entre ellos:

• Micrófonos inalámbricos.

• Cámaras compactas.

• Teléfonos móviles y PDA.

• Reproductores MP3.

• Auriculares Bluetooth.

• Dispositivos IoT de bajo consumo.

• Equipos electrónicos portátiles.

• Juguetes electrónicos recargables.

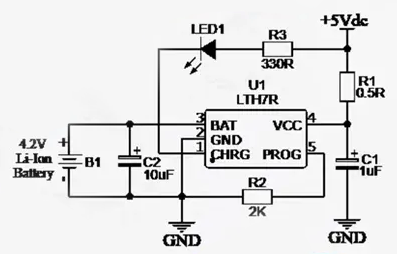

Programación de la corriente de carga

La corriente de carga se configura mediante una resistencia conectada entre el pin PROG y tierra.

La relación es muy sencilla:

Ibat (mA) = 1000 / RPROG (kΩ)

o despejando la resistencia:

RPROG (kΩ) = 1000 / Ibat (mA)

Ejemplo 1: Corriente de 300 mA

RPROG = 1000 / 300
RPROG ≈ 3.3 kΩ

Ejemplo 2: Corriente máxima de 500 mA

RPROG = 1000 / 500
RPROG = 2 kΩ

Tabla de programación

Ventajas del LTH7R

El LTH7R permite construir cargadores compactos, seguros y de bajo costo gracias a su alto nivel de integración. Su protección térmica, bajo consumo en reposo y programación sencilla de la corriente lo convierten en una excelente opción para proyectos electrónicos, dispositivos portátiles y productos alimentados con baterías de litio de una celda.

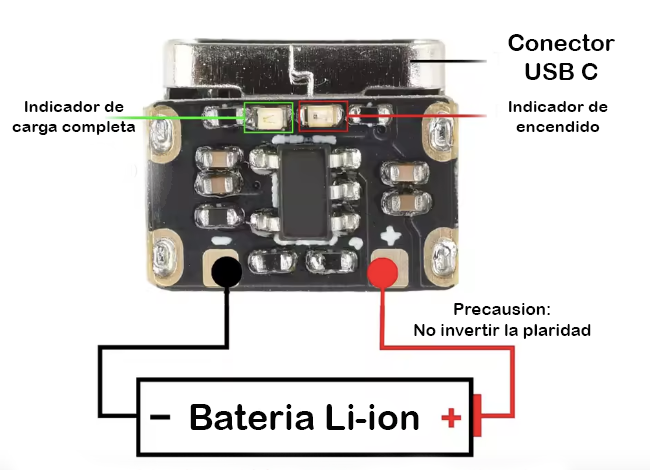

Vesión comercial con LTH7R
